45NCD16 Plats rectifiés et préusinés - Werkstoff 1.2767

Rectifié longueur 500 mm
Carrés rectifiés 500 mm
Pré-usiné longueur 1030 mm
Carrés pré-usinés 1030 mm
Plaques pré-usinées 500 x 500 mm et 500 x 1000 mm

Largeur	Epaisseur
mm	4.2	5.2	6.2	8.2	10.4	12.4	16.4	20.4	25.4	32.4	40.4	50.4
10.4	✔	✔	✔	✔	✔
12.4	✔	✔	✔	✔	✔	✔
16.4	✔	✔	✔	✔	✔	✔	✔
20.4	✔	✔	✔	✔	✔	✔	✔	✔
25.4	✔	✔	✔	✔	✔	✔	✔	✔	✔
32.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
40.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
50.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
63.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
80.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
100.4				✔	✔	✔	✔	✔	✔	✔	✔	✔
125.4				✔	✔	✔	✔	✔	✔	✔	✔	✔
mm	4.2	5.2	6.2	8.2	10.4	12.4	16.4	20.4	25.4	32.4	40.4	50.4

Longueur	Carrés rectifiés
mm	10.4	12.4	16.4	20.4	25.4	32.4	40.4	50.4
500	✔	✔	✔	✔	✔	✔	✔	✔

Largeur	Epaisseur
mm	4.4	5.4	6.4	8.4	10.4	12.4	15.4	16.4	20.4	25.4	30.4	32.4	40.4	50.4	60.4	63.4	70.4	80.4	100.4
10.4	✔	✔	✔	✔
12.4	✔	✔	✔	✔	✔
16.4	✔	✔	✔	✔	✔	✔
20.4	✔	✔	✔	✔	✔	✔	✔	✔
25.4	✔	✔	✔	✔	✔	✔	✔	✔	✔
30.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
32.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
40.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
50.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
60.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
63.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
70.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
80.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
90.4							✔	✔	✔	✔	✔		✔
100.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
125.4					✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔		✔	✔
150.4					✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
200.4					✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
250.4				✔								✔			✔
300.4				✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
mm	4.4	5.4	6.4	8.4	10.4	12.4	15.4	16.4	20.4	25.4	30.4	32.4	40.4	50.4	60.4	63.4	70.4	80.4	100.4

Longueur	Carrés pré-usinés
mm	10.4	12.4	15.4	16.4	20.4	25.4	30.4	32.4	40.4	50.4	60.4	63.4	70.4	80.4	90.4	100.4
1030	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔

Largeur	Epaisseur
mm	10.4	12.4	15.4	20.4	25.4	30.4	40.4	50.4
500x500	✔	✔	✔	✔	✔	✔	✔	✔
500x1000	✔	✔	✔	✔	✔	✔	✔	✔

Acier au nickel-chrome.

Etat à la livraison : recuit, avec une résistance d’environ 80 Kg/mm²

EMPLOIS

Acier pour outils de découpage, lames de cisailles, moules matières plastiques.

TOLÉRANCES

Epaisseur + 0 + 0,2 mm
Largeur + 0 + 0,4 mm
Longueur - 0 + 15 mm

TRAITEMENT THERMIQUE

Trempe : 840 à 870°C
Milieu de trempe : huile / bain chaud
Revenu : selon besoin

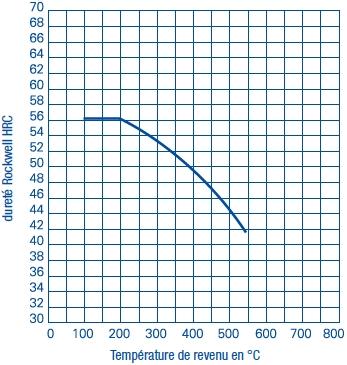

Diagramme de revenu

Graphe

Nuances			Composition
Euro norme	Norme AFNOR	Werkstoff	C	Si	Mn	CR	MO	NI	V	W	S
45NiCr Mo16	45 NCD 16	1.2767	0.45			1.4	0.3	4

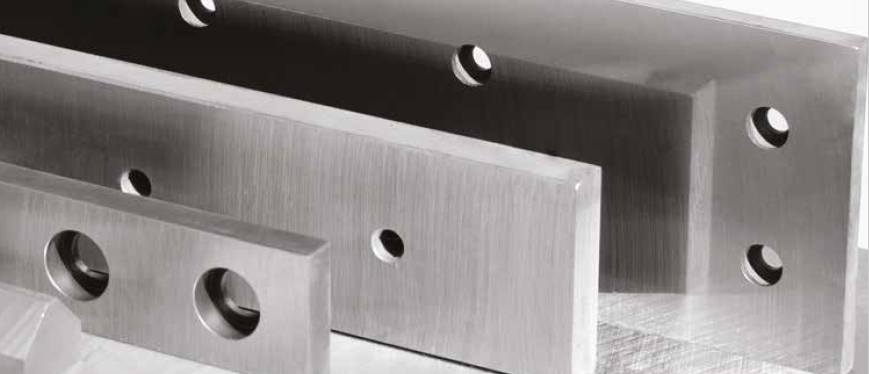

Image représentant la nuance
