90MV8 Plats rectifiés - Werkstoff 1.2842

Rectifié longueur 500 mm
Rectifié longueur 1000 mm
Carrés rectifiés

Largeur	Epaisseur
mm	1	1.5	2	3	4	5	6	8	10	12	15	20	25	30	40	50
6	✔	✔	✔	✔	✔	✔
8	✔	✔	✔	✔	✔	✔	✔
10	✔	✔	✔	✔	✔	✔	✔	✔
12	✔	✔	✔	✔	✔	✔	✔	✔	✔
15	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
20	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
25	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
30	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
35	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
40	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
50	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
60	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
70	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
80	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
100	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
120	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
125	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
150	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
160	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
180	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
200	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
250	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
300	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
mm	1	1.5	2	3	4	5	6	8	10	12	15	20	25	30	40	50

Largeur	Epaisseur
mm	2	3	4	5	6	8	10	12	15	20	25	30	40	50
10	✔	✔	✔	✔	✔	✔
12	✔	✔	✔	✔	✔	✔
15	✔	✔	✔	✔	✔	✔	✔
20	✔	✔	✔	✔	✔	✔	✔	✔	✔
25	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
30	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
35	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
40	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
50	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
60	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
70	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
80	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
100	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
120	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
125	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
150	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
160	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
180	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
200	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
250	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
300	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
mm	2	3	4	5	6	8	10	12	15	20	25	30	40	50

Longueur	Carrés rectifiés
mm	4	5	6	8	10	12	15	16	18	20	25	30	40	50	60	80
500	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
1000	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔

Pour trempe à l’huile

Etat à la livraison : recuit, avec une résistance d’environ 80 Kg/mm²

LONGUEUR 500 MM

EMPLOIS

Acier pour outils de découpage, lames de cisailles, calibres, moules matières plastiques, alésoirs, tarauds.

TOLÉRANCES

Epaisseur + 0 + 0,05 mm
Largeur + 0 + 0,12 mm
Longueur - 0 + 5 mm

TRAITEMENT THERMIQUE

Trempe : 780 à 810°C
Milieu de trempe : huile
Revenu : selon l’utilisation prévue, dans la gamme de 150 à 300°C

LONGUEUR 1000 MM

EMPLOIS

Aciers pour outils de découpage et poinçonnage jusqu’à 6 mm d’épaisseur, lames de cisailles, calibres, moules matières plastiques, alésoirs, tarauds.

TOLÉRANCES

Epaisseur + 0 + 0,05 mm
Largeur + 0 + 0,2 mm
Longueur - 0 + 5 mm

TRAITEMENT THERMIQUE

Trempe : 790 à 820°C
Milieu de trempe : huile
Revenu : Selon l’utilisation prévue, dans la gamme de 150 à 400°C.

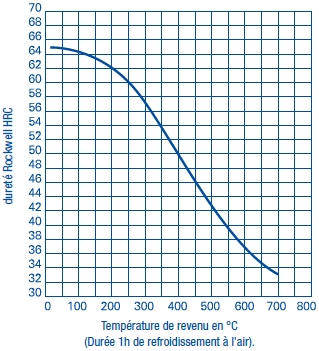

Diagramme de revenu

Graphe

Nuances			Composition
Euro norme	Norme AFNOR	Werkstoff	C	Si	Mn	CR	MO	NI	V	W	S
90MnCrV8	90 MV 8	1.2842	0.9		2	0.4			0.1
