Z38CDV5 ESR Plats préusinés (refondu sous laitier) - Werkstoff 1.2343

Pré-usiné longueur 1000 mm

Largeur	Epaisseur
mm	4.4	5.4	6.4	8.4	10.4	12.4	15.4	20.4	25.4	30.4	40.4	50.4	60.4	80.4
10.4	✔	✔	✔	✔
15.4	✔	✔	✔	✔	✔	✔
20.4	✔	✔	✔	✔	✔	✔	✔
25.4	✔	✔	✔	✔	✔	✔	✔	✔
30.4	✔	✔	✔	✔	✔	✔	✔	✔	✔
40.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
50.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
60.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
80.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
100.4	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
150.4				✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
200.4				✔	✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
250.4				✔	✔	✔	✔	✔	✔	✔
300.4				✔	✔	✔	✔	✔	✔	✔	✔	✔	✔
mm	4.4	5.4	6.4	8.4	10.4	12.4	15.4	20.4	25.4	30.4	40.4	50.4	60.4	80.4

Refondu sous laitier pour une plus grande pureté, homogéneité et tenacité.

Etat à la livraison : recuit, avec une résistance d’environ 80 Kg/mm2

EMPLOIS

Acier pour travail a chaud, cisaillage, outils de moulage sous pression, moules pour matières plastiques, poinçonnage.

TOLÉRANCES

Epaisseur - 0 + 0,2 mm
Largeur - 0 + 0,4 mm
Longueur - 0 + 15 mm

TRAITEMENT THERMIQUE

Trempe : 1000 à 1040°C
Milieu de trempe : huile / air / bain chaud
Revenu : Procéder à deux revenus successifs.

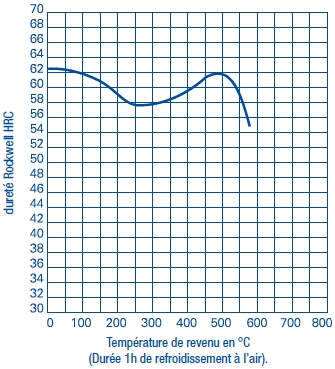

Diagramme de revenu

Graphe

Nuances			Composition
Euro norme	Norme AFNOR	Werkstoff	C	Si	Mn	CR	MO	NI	V	W	S
X37CrMoV5-1 ESR	Z 38 CDV 5 ESR	-	0.4	1	0.4	5	1.3		0.4
